Vous devez réaliser un plafond coupe-feu 1h et vous voulez être certain de respecter les normes ? Vous cherchez une méthode claire pour choisir les bons matériaux et les assembler correctement ? C’est une étape cruciale pour la sécurité incendie d’un bâtiment.
Cet article est un guide pratique qui vous donne la composition exacte et les étapes de montage. Vous trouverez ici toutes les informations pour réaliser un plafond coupe-feu 1h (REI 60) conforme et validé par un Procès-Verbal.
Tableau Récapitulatif : Composition d’un Plafond Coupe-Feu 1h Standard
Voici la liste précise des matériaux et des règles de pose pour atteindre une performance REI 60. Ce tableau est la référence pour votre chantier.
| Composant | Spécification Technique Requise | Points de Montage Clés |
|---|---|---|
| Plaques de plâtre | 2 plaques de plâtre de type F ou DF (haute résistance au feu) – Épaisseur 15 mm (BA15) | Pose de la 2ème couche à joints décalés par rapport à la 1ère. Vissage tous les 20 cm. |
| Ossature métallique | Fourrures métalliques type F47 ou F530. Suspentes et accessoires conformes. | Entraxe maximal entre les fourrures : 50 cm. |
| Isolant | Panneaux de laine de roche haute densité (minimum 40 kg/m³). Épaisseur selon le PV du système. | L’isolant doit être posé sans lame d’air, bien jointif entre les fourrures. |
| Visserie | Vis spécifiques pour plaques de plâtre, longueur adaptée à la double épaisseur (ex: 35 ou 45 mm). | Les vis de la 2ème peau ne doivent pas tomber dans les joints de la 1ère. |
| Jointoiement | Bande à joint et enduit à joint spécifiques pour les systèmes coupe-feu. | Le traitement des joints est obligatoire pour assurer l’étanchéité aux fumées. |
Comprendre les Normes : Que Signifie Vraiment REI 60 ?
Le terme « coupe-feu 1h » correspond à la classification européenne REI 60. Chaque lettre désigne un critère de performance qui doit être maintenu pendant 60 minutes face à un incendie.
Comprendre cet acronyme est essentiel pour ne pas faire d’erreur. Voici ce que chaque lettre signifie :
- R (Résistance) : C’est la capacité du plafond à conserver sa stabilité mécanique. Il ne doit pas s’effondrer pendant au moins 60 minutes.
- E (Étanchéité) : Le plafond doit rester étanche aux flammes et aux gaz chauds. Il empêche le feu de passer de l’autre côté pendant 60 minutes. C’est l’effet « pare-flamme ».
- I (Isolation) : La face du plafond non exposée au feu ne doit pas trop chauffer. Cela évite que des matériaux s’enflamment par simple contact de l’autre côté. C’est l’isolation thermique, qui doit tenir 60 minutes.
Un plafond « pare-flamme 1h » (RE 60) ou « stable au feu 1h » (R 60) n’est donc pas un plafond « coupe-feu 1h » (REI 60). La performance I (Isolation) est indispensable pour obtenir la certification complète.
Le Matériel Détaillé pour un Plafond Coupe-Feu Conforme
Chaque composant du tableau joue un rôle précis. Utiliser le mauvais matériel annule la performance coupe-feu, même si la pose est parfaite.
Les Plaques de Plâtre : Le Cœur du Système (Type F ou DF)
Vous ne pouvez pas utiliser de BA13 standard. Les plaques pour un plafond coupe-feu sont spécifiques. Elles sont de type F (anciennement M0) ou DF, reconnaissables à leur couleur rose ou parfois blanche avec un marquage spécifique au dos.
Leur composition est renforcée avec de la vermiculite ou des fibres de verre. Ces ajouts ralentissent la décomposition du plâtre sous l’effet de la chaleur. Pour un plafond REI 60, il faut généralement une « double peau », c’est-à-dire deux couches de plaques superposées.
L’Ossature Métallique : Le Squelette du Plafond
L’ossature soutient l’ensemble. Elle est composée de fourrures (les profilés les plus courants sont les F47) clipsées sur des suspentes fixées à la structure porteuse (plancher bois, charpente métallique, etc.).
Le point le plus important est l’entraxe entre les fourrures, qui ne doit pas dépasser 50 cm. Un entraxe plus large (60 cm, standard pour un plafond non-technique) affaiblirait la structure et ne serait pas conforme au PV d’essai.
L’Isolant : Le Rôle Clé de la Laine de Roche
La laine de roche est quasi obligatoire pour les plafonds coupe-feu. Son point de fusion est supérieur à 1000°C, ce qui lui permet de résister longtemps au feu. Elle joue un rôle majeur dans la performance « I » (Isolation) de la classification REI.
Il faut choisir une laine de roche en panneaux semi-rigides ou rigides, avec une densité d’au moins 40 kg/m³. L’isolant doit remplir tout l’espace entre les fourrures, sans vide, pour éviter les ponts thermiques.
Visserie et Enduits : Les Détails qui Font la Différence
Les détails de finition sont tout aussi importants que les gros éléments. Utilisez des vis spécifiques pour plaques de plâtre, dont la longueur est adaptée pour traverser la deuxième plaque et bien s’ancrer dans l’ossature métallique.
Pour le jointoiement, il faut utiliser un enduit et une bande à joint compatibles avec les systèmes coupe-feu. Un enduit standard pourrait se fissurer sous l’effet de la chaleur et compromettre l’étanchéité (critère « E »).
Guide de Pose : 5 Étapes Clés pour un Montage aux Normes
La mise en œuvre doit suivre scrupuleusement les indications du Procès-Verbal du fabricant. Voici les grandes étapes pour une installation conforme.
Étape 1 : Fixation de l’ossature et des suspentes
Tracez l’emplacement de votre plafond et fixez les cornières périphériques. Ensuite, installez les suspentes en respectant les distances préconisées. Enfin, clipsez les fourrures (type F47) sur les suspentes en veillant à respecter l’entraxe de 50 cm maximum.
Étape 2 : Pose de l’isolant entre les fourrures
Découpez les panneaux de laine de roche à la bonne largeur (entraxe + 1 cm environ) pour qu’ils se tiennent par compression entre les fourrures. Ne laissez aucun espace vide pour garantir la performance d’isolation.

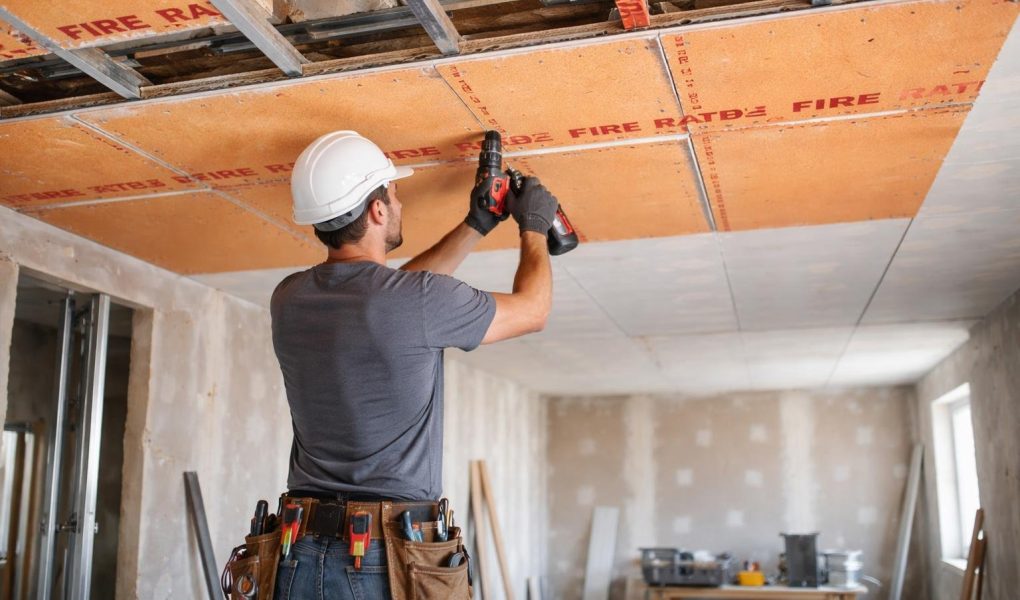

Étape 3 : Vissage de la première couche de plaques (« première peau »)
Vissez la première couche de plaques de plâtre type F ou DF sur l’ossature. Les plaques peuvent être posées perpendiculairement ou parallèlement aux fourrures, selon le PV. Le vissage se fait tous les 20 cm environ.
Étape 4 : Vissage de la seconde couche à joints décalés
C’est une étape critique. La deuxième couche de plaques doit être posée avec des joints décalés par rapport à la première. Cela signifie que les jonctions entre les plaques de la deuxième peau ne doivent jamais se trouver au même endroit que celles de la première. Ce croisement des joints assure une meilleure étanchéité.
Étape 5 : Traitement des joints
Appliquez la bande à joint et l’enduit spécifique coupe-feu sur toutes les jonctions de la deuxième peau, ainsi que sur les têtes de vis. Cette finition est essentielle pour le critère « E » (Étanchéité) et empêche le passage des fumées.
Points de Vigilance et Erreurs à Éviter
Un plafond coupe-feu est un système complet. La moindre interruption de sa continuité peut créer un point faible. Voici les éléments à ne pas négliger.
- Trappes de visite : Si vous devez installer une trappe d’accès, elle doit obligatoirement être certifiée coupe-feu pour la même durée (REI 60). Une trappe standard créerait un trou dans votre protection.
- Passages de gaines et luminaires : Chaque traversée du plafond (gaine de ventilation, câble électrique, spot encastré) doit être traitée. Il faut utiliser des manchons ou des capots intumescents qui gonflent sous l’effet de la chaleur pour boucher le trou.
- Jonctions murs/plafond : La protection doit être continue. Assurez-vous que la jonction avec les murs est correctement traitée, souvent avec un mastic acrylique coupe-feu, pour garantir l’étanchéité globale.
L’Importance du Procès-Verbal (PV) de Résistance au Feu
Le montage que vous réalisez n’a de valeur légale que s’il correspond à un système qui a été testé en laboratoire. Le document qui le prouve est le Procès-Verbal (PV) de résistance au feu.
Ce document est la preuve de conformité que vous devrez fournir au bureau de contrôle ou à l’assureur en cas de sinistre. Il décrit précisément la composition du système (type de plaque, entraxe, isolant, etc.) et son mode de pose. Chaque fabricant (Placo, Knauf, Siniat…) possède ses propres PV pour ses systèmes.
Les fabricants mettent ces documents à disposition sur leurs sites internet. Il est indispensable de le télécharger et de le joindre à votre dossier de chantier.
- Vous pouvez les télécharger directement depuis la Bibliothèque technique Knauf.
- En cas de doute sur une solution, n’hésitez pas à contacter le support technique Knauf ou celui du fabricant que vous avez choisi.
FAQ – Plafond Coupe-Feu 1h
Quelle est la différence entre un plafond REI 60 et un plafond REI 120 ?
La différence est la durée de résistance au feu. Un plafond REI 60 garantit sa performance (stabilité, étanchéité, isolation) pendant 60 minutes. Un plafond REI 120 la garantit pendant 120 minutes (2 heures). La composition d’un REI 120 est plus robuste (plaques plus épaisses, ossature renforcée, etc.).
Peut-on utiliser du BA13 standard pour un plafond coupe-feu ?
La réponse est non, c’est formellement interdit. Le plâtre d’une plaque standard se dégrade très vite à la chaleur. Vous devez impérativement utiliser des plaques de type F ou DF, conçues pour cet usage.
Comment intégrer des spots LED dans un plafond CF 1h ?
Pour intégrer un spot, vous devez le protéger avec un capot ou une cloche de protection intumescente. Ce dispositif vient recouvrir le spot par le dessus (dans le plénum) et assure la continuité de la résistance au feu du plafond. Sans cette protection, le trou du spot est un point faible majeur.
Le plafond coupe-feu 1h est-il aussi acoustique ?
Oui, et c’est un avantage. La composition d’un plafond coupe-feu (double peau, isolant dense comme la laine de roche) lui confère une très bonne performance acoustique. Il contribue à l’isolation phonique entre les étages.
